Motor síncrono industrial del imán permanente de IE4 6 postes, totalmente incluido
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nivel de la eficacia: | IE4 | tamaño de marco: | Marco del arrabio H80~355 |
|---|---|---|---|
| Fase: | Trifásico | polo: | 6 |
| Alta luz: | imán permanente motor de corriente continua,motor síncrono trifásico |
||

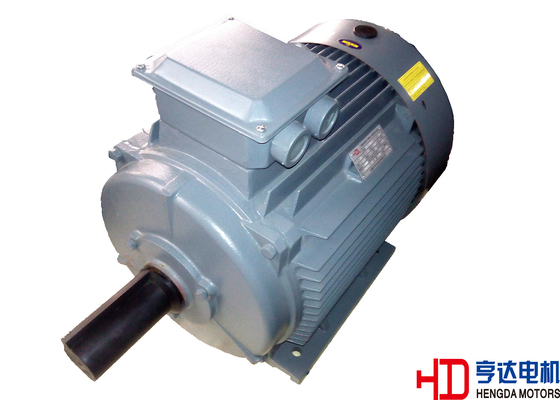

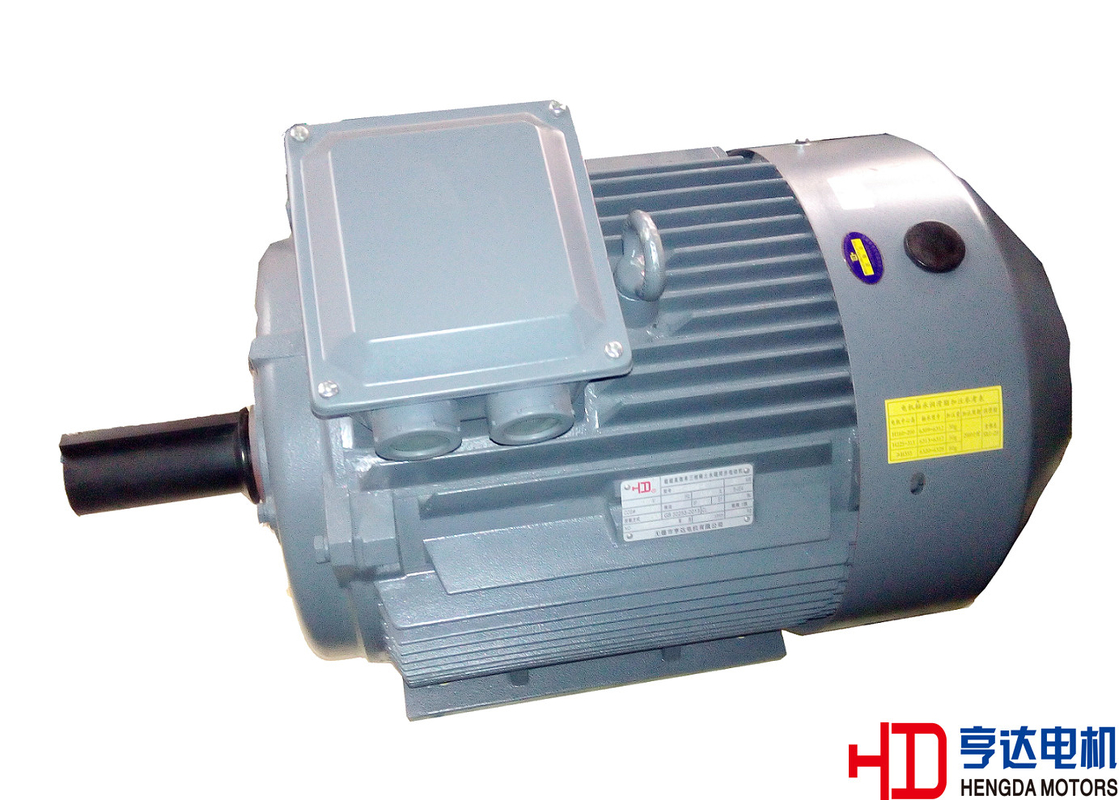

Motor síncrono industrial del imán permanente de IE4 6 postes, totalmente incluido
|
Ambiente |
|
|
Gama de temperaturas: |
-15~40℃ |
|
Humedad ambiente: |
90%less que humedad relativa |
|
Altitud: |
menos el de 1000m sobre nivel del mar |
|
Condición ambiente: |
ningún gas de la causticidad, ningún polvo, contaminación mental no pesada, ninguna llama, ninguna cristalización de la sal |
|
Poder de la fuente: |
|
|
Variable del voltaje |
el ±5% |
|
variable de la frecuencia |
Voltaje de la cosechadora del ±2% y variable de la frecuencia: el ±5% |
|
|
|
|
Característica estándar: |
|
|
Estándar |
IEC /DIN |
|
Proteja la característica |
Totalmente incluido |
|
Gama de la salida |
0.55~250KW |
|
Voltaje |
380V |
|
Frecuencia |
50HZ |
|
Clase de la protección |
IP55 |
|
Aislamiento |
F/B |
|
Montaje |
IMB3 /IMB35/IMV1 o en su petición |
|
Enfriamiento |
IC411 |
|
Deber |
S1 |
|
La termometría |
Opcional |
|
Certificación |
CCC, CE, ISO9001 |
|
Los motores especiales se pueden diseñar según los requisitos de clientes |
|
Significado del tipo código
Tolerancia
Los motores del imán permanente pueden soportar la corriente clasificada 1.5times para la corriente excesiva ocasional de 2 minutos. También el motor puede soportar la velocidad clasificada máxima de 1,5 veces por 2 minutos cuando está sin carga.
Según IEC60034, se diseñan los motores pueden soportar 1.5times voltaje clasificado y corriente clasificada por 2 minutos.
Esfuerzo de torsión extraible
El esfuerzo de torsión extraible es un índice importante para reflejar capacidad de sobrecarga de REPMSM. El esfuerzo de torsión extraible de las series de XYT está en el rango de 2.0~2.5 que aseguran buena capacidad de sobrecarga.
Bajo condición del estado caliente y del esfuerzo de torsión que aumentan, REPMSM puede soportar especificó los valores de esfuerzo de torsión extraibles (tolerancia) para 15s. a este punto, el voltaje y la frecuencia se debe mantener en el valor clasificado.
Acoplamiento y conducción
El motor de serie de XYT se está juntando con la carga a través del acoplador o de la correa que están fuera del ámbito de la fuente de un fabricante del motor.
El motor de serie de XYT tiene solo eje, nosotros puede producir el eje doble si necesidad. Segundo puede entregar poder clasificado, pero puede drived solamente juntándose.
Especificación técnica (6 pole/1000r/min 380V/50HZ)
|
Tipo del motor |
Poder clasificado |
Actual |
Factor de poder |
Eficacia |
Corriente bloqueada |
Esfuerzo de torsión bloqueado |
Esfuerzo de torsión extraible |
Peso |
|
|
Corriente clasificada |
Esfuerzo de torsión clasificado |
Esfuerzo de torsión clasificado |
|||||||
|
kilovatio |
HP |
380V InA |
cosΦ |
el η% |
Ist/IN |
Tst/TN |
TM/TN |
kilogramo |
|
|
XYT80M2-6 |
0,55 |
0,75 |
0,85 |
0,98 |
82,4 |
3,1 |
5,5 |
2,3 |
19 |
|
XYT90S-6 |
0,75 |
1 |
1,2 |
0,98 |
83,0 |
3,1 |
5,5 |
2,3 |
23 |
|
XYT90L-6 |
1,1 |
1,5 |
1,7 |
0,98 |
84,1 |
3,1 |
5,5 |
2,3 |
25 |
|
XYT100L-6 |
1,5 |
2 |
2,4 |
0,98 |
86,2 |
3,1 |
5,5 |
2,3 |
33 |
|
XYT112M-6 |
2,2 |
3 |
3,4 |
0,98 |
87,2 |
3,1 |
6,5 |
2,3 |
39 |
|
XYT132S-6 |
3 |
4 |
4,7 |
0,98 |
88,7 |
3,1 |
6,5 |
2,3 |
56 |
|
XYT132M1-6 |
4 |
5,5 |
6,2 |
0,98 |
89,7 |
3,1 |
6,5 |
2,3 |
71 |
|
XYT132M2-6 |
5,5 |
7,5 |
8,6 |
0,98 |
90,2 |
3,1 |
6,5 |
2,3 |
75 |
|
XYT160M-6 |
7,5 |
10 |
11,6 |
0,98 |
91,5 |
3,0 |
6,5 |
2,3 |
108 |
|
XYT160L-6 |
11 |
15 |
17,1 |
0,98 |
92,8 |
3,0 |
6,5 |
2,2 |
131 |
|
XYT180L-6 |
15 |
20 |
23,3 |
0,98 |
93,1 |
3,0 |
7,0 |
2,2 |
171 |
|
XYT200L1-6 |
18,5 |
25 |
28,7 |
0,98 |
93,8 |
3,0 |
7,0 |
2,2 |
216 |
|
XYT200L2-6 |
22 |
30 |
34,2 |
0,98 |
93,9 |
3,0 |
7,0 |
2,2 |
225 |
|

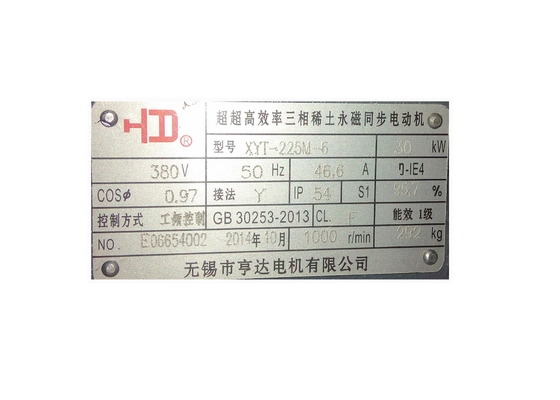

XYT225M-6 |
30 |
40 |
46,6 |
0,98 |
94,3 |
2,9 |
7,0 |
2,2 |
292 |
|
XYT250M-6 |
37 |
50 |
57,4 |
0,98 |
94,6 |
2,9 |
7,0 |
2,2 |
408 |
|
XYT280S-6 |
45 |
60 |
69,9 |
0,98 |
94,9 |
2,9 |
7,0 |
2,2 |
465 |
|
XYT280M-6 |
55 |
75 |
85,4 |
0,98 |
95,2 |
2,9 |
7,0 |
2,2 |
540 |
|
XYT315S-6 |
75 |
100 |
116,4 |
0,98 |
95,4 |
2,8 |
7,0 |
2,2 |
861 |
|
XYT315M-6 |
90 |
120 |
139,7 |
0,98 |
95,6 |
2,8 |
7,0 |
2,2 |
940 |
|
XYT315L1-6 |
110 |
150 |
170,7 |
0,98 |
95,6 |
2,8 |
6,7 |
2,2 |
1110 |
|
XYT315L2-6 |
132 |
180 |
204,9 |
0,98 |
95,8 |
2,8 |
6,7 |
2,2 |
1175 |
|
XYT355M1-6 |
160 |
215 |
248,9 |
0,98 |
95,8 |
2,8 |
6,7 |
2,2 |
1690 |
|
XYT355M2-6 |
180 |
240 |
279,4 |
0,98 |
95,8 |
2,8 |
6,7 |
2,2 |
1770 |
|
XYT355M3-6 |
200 |
270 |
310,4 |
0,98 |
95,8 |
2,8 |
6,7 |
2,2 |
1870 |
|
XYT355L1-6 |
225 |
300 |
349,5 |
0,98 |
95,8 |
2,8 |
6,7 |
2,2 |
1900 |
|
XYT355L2-6 |
250 |
335 |
388,1 |
0,98 |
95,8 |
2,8 |
6,7 |
2,2 |
el an o 80 |
Descripción:
Es bien sabido que los motores intercambian eléctrico a la energía mecánica basada en el campo magnético. Bajo mismas condiciones de cargamento, comparadas con los motores asincrónicos, los motores síncronos del imán permanente tienen menos corriente del estator y pérdidas de cobre del estator.
Los gracias a la operación de la velocidad síncrona, los motores synchronic del imán permanente de la tierra rara (REPMSM) no tienen resbalón entre el estator y el rotor, también no tienen pérdidas de cobre y pérdidas del hierro durante la operación estable, así que los motores pueden tener una fan más pequeña y menos pérdidas de la ventilación.
REPMSM no tienen corriente reactiva de la excitación, así que su factor de poder se puede aumentar perceptiblemente al value1.0 limitador. En resumen, comparado con los motores asincrónicos, REPMSM tienen menos pérdidas y la eficacia alta (más el de 4%~8%), corriendo especialmente durante la carga clasificada del 20%~120%, REPMSM puede guardar eficacia alta y el factor de poder, el ahorro de la energía puede ser más obvio durante carga ligera.
Confiando en tan muchos años de práctica, desarrollamos el motor de serie de XYT aplicado a la bomba, fan, compresor, maquinaria de la materia textil, metalurgia, petróleo, sustancia química y así sucesivamente.
El siguiente como opciones o la petición del cliente:
Clase IP56 de la protección
Calentador de espacio
Protector del calor
Detector de la vibración
Dimensión de montaje especial y dimensión del eje
Vibración y de poco ruido bajos
Termómetro PT100 (tamaño de marco H180 del transporte y arriba)
Termómetro PT100 de la bobina
PTC/PTO
Pintura especial
Voltaje y frecuencia especiales
Marco de aluminio
Otros
Usos:
Pueden ser ampliamente utilizados para conducir las diversos máquinas y equipos comunes tales como compresores, fans, bombas de agua, materia textil y trituradoras. Además pueden funcionar como el motor primero en condiciones relativamente severas incluyendo las minerías del petróleo, de la sustancia química, farmacéuticas y.
